富鑫科技电池管理系统是根据大规模储能电池阵列的特点设计的电池管理系统，针对使用磷酸铁锂电池为储能单元的储能电池阵列，完成电池阵列状态监控、保护、报警等功能。

系统主要功能特点如下：

1、对电池组全方位进行管理和保护，最大化延长电池成组寿命；

2、模块化结构，扩展性强；

3、高精度单体电池电压检测(±1mV)，提供准确过充、过放保护；

4、主动式全时平衡，瞬间均衡电流大于5A，平均均衡电流大于2A，防止电芯之间的不平衡现象，维护电池组容量，延长电池组寿命；

5、系统内部数据传输采用CAN2.0 高速总线，数据信息反馈高效及时；

6、高精度电流检测，有效防止充放电电流过大，损伤电池寿命；

7、对每串电池采用分布式SOC 估量，电池功率管理能深入针对每串电池进行控制，有效的提高电池组寿命；

8、多点温度监控。

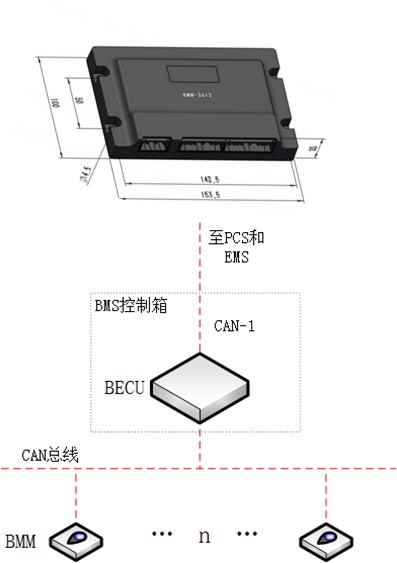

根据系统通信能力和系统安全性，电池管理系统采用三层架构，系统基本构架如图根据系统通信能力和系统安全性，电池管理系统采用三层架构，系统基本构架如图:

从控采集每组单体电压、温度；主控通过通讯获取从控数据，以及采集电压、电流等。

BMS具有以下功能:

01

电池模拟量高精度监测功能

BMU层面，实时检测单模组电压。MBMS检测电池簇充放电电流，系统总压，系统绝缘等。

02

SOC估算

通过电流积分，实现基本SOC估算。配合充满与放空校正功能，有效提高SOC精准度。另外，在BAMS的管理下单独完成容量标定和SOC标定。通过自身算法，得出经校正后的最新电池系统容量和SOC标定值，并以此做为后续电池充放电管理的依据，经此得出的SOC值误差小，同时在长时间累积过程中会避免SOC误差放大的现象。

03

电池系统报警以及保护功能

电池管理系统在电池系统出现电压、电流、温度等模拟量出现超过安全保护门限的情况时，将进行故障隔离，将问题电池簇退出运行，同时上报保护信息，并在本地进行显示。

04

充、放电管理

系统运行时，实时监测每个单体电压以及电池包温度，当单体电压达到最大充电电压时，BMS强制切断继电器，对电池进行保护；当单体电压低于最低放电电压时，BMS强制切断继电器，对电池进行保护；

05

均衡功能

本电池管理系统使用被动均衡策略，能够很好得维护电池组的一致性。

06

运行参数设定功能

本电池管理系统提供本地对电池管理系统的各项运行参数进行修改。参数设定项目包括：

单体电池充电上限电压

单体电池放电下限电压

电池运行最高温度

电池运行最低温度

电池簇过流门限

电池短时温升过快门限

07

故障运行模式

当系统电池组存在部分组电池故障，需要拆卸部分电池进行维护时，可关闭故障组电池组MBMS高压盒低压供电，对系统进行重新上电后，系统自检进入故障运行模式，通过功率限制，限制电流。可确保部分需要维修时，不会因电池维修，系统长时间不能运行。

当电池组组间总压压差过大时，可通过上位机，强制控制部分组继电器吸合，手动控制PCS对电池组进行整组小电流充放电，达到减小压差功能。便于现场维护。

08

系统运行状态显示

电池管理系统能够在本地对电池系统的各项运行状态。

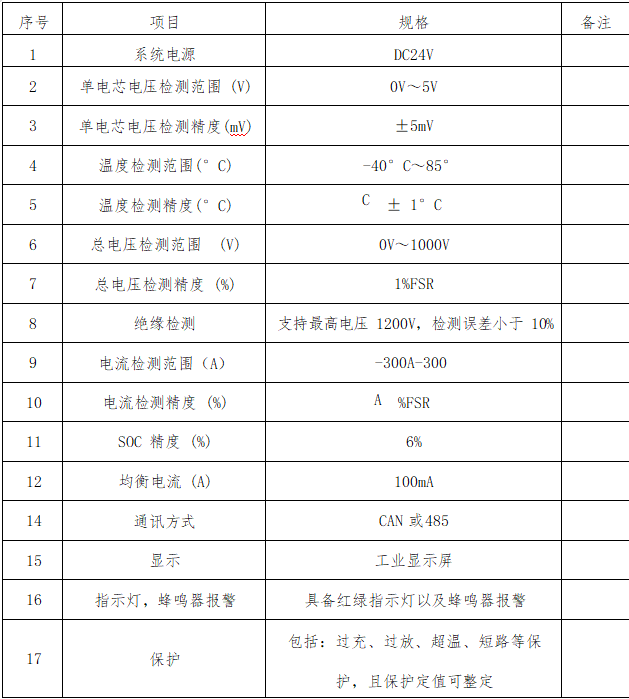

BMS 技术参数
